特別說明：產品圖片以及參數跟實際產品略有差異
定制說明：一切規格按照客戶實際情況或量身定制，支持非標定制。
庫存配送：自力式微壓調節閥有貨，全國送貨保障！
■ 自力式微調節閥壓概述

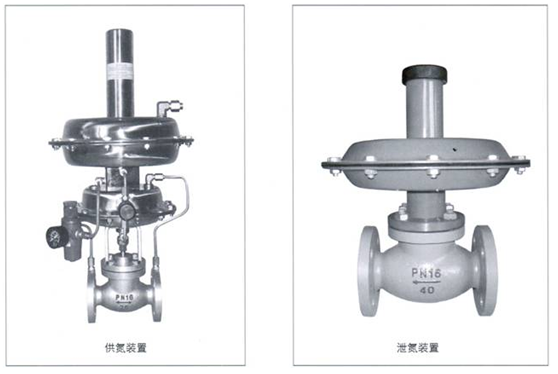

ZZYVP-16B(ZZDQ)氮封閥是本廠自主開發、研制的一套自力式微壓力控制系統，主要用于保持容量頂部保護氣(一般為氮氣)的壓力恒定，以避免容量內物料與空氣直接按觸，防止物料揮發、被氧化，以及容器的安全。特別適用于各類大型儲罐的氣封保護系統。該產品具有節能、動作靈敏、運行可靠、操作與維修方便等特點。氮封閥被廣泛應用于石油、化工等行業。
■自力式微調節閥 特點
·無需外加能源，能在無電、無氣的場合工作，既方便，又節約能源，降低成本；
·氮封裝置供氮、泄氮壓力設定方便，可在連續生產的條件下進行；
·壓力檢測膜片有效面積大，設定彈簧剛度小，動作靈敏，裝置工作平穩；
·采用無填料設計，閥桿所受磨擦力小，反應迅速，控制精度高；
·供氮裝置采用指揮器操作，減壓比可達100：1，減壓效果好，控制精度高；
·為確保儲罐的安全，需在罐頂設置呼吸閥；
·呼吸閥僅起安全作用，避免了常規氮封裝置中啟閉頻繁易損壞的缺陷。
■自力式微調節閥主要技術參數及性能指標
1 供氮裝置主要技術參數及性能指標
|
公稱通徑DN（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||||||
|
閥座直徑dn（mm） |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數Kv |
0.2 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
額定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
||||||||||
|
流量特性 |
快開 |
||||||||||||||
|
壓力調節范圍（kPa） |
0.4～5.5、5～10、9～14、13～19、18～24、22～28 |
||||||||||||||
|
公稱壓力PN（MPa） |
1.6 2.5 4.0 |
||||||||||||||
|
被調介質溫度(℃) |
≤80 |
||||||||||||||
|
調節精度(％) |
±5％ |
||||||||||||||
|
允許泄漏等級 |
標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） |
||||||||||||||
2泄氨裝置主要技術參數及性能指標
|
公稱通徑DN（mm） |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數Kv |
6.9 |
11 |
30 |
30 |
48 |
75 |
80 |
190 |
|
額定行程L(mm) |
8 |
10 |
14 |
20 |
25 |
|||
|
流量特性 |
快開 |
|||||||
|
壓力調節范圍（kPa） |
0.4～5.5、5～10、9～14、13～19、18～24、22～28 |
|||||||
|
公稱壓力PN（MPa） |
0.1 |
|||||||
|
被調介質溫度(℃) |
≤80 |
|||||||
|
調節精度(％) |
±5％ |
|||||||
|
允許泄漏等級 |
標準級：Ⅳ級(GB/T4213-92) 嚴密型：Ⅵ級（GB/T4213-92） |
|||||||
■ 自力式微調節閥主要零件材料
閥 體：ZG230-450、ZG1Cr18Ni9Ti
閥內件：1Cr18Ni9Ti
膜 蓋：A3、1Cr18Ni9Ti
膜 片：夾增強滌綸織物丁腈橡膠、氟橡膠
彈 簧：60Si2Mn、1Cr18Ni9Ti
自力式壓力調節閥訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱、型號
公稱壓力Mpa
公稱通徑
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
